展望未来，该团队的目标是建立一种使用激光的清洁技术，并对如何进行原子缺陷形成进行详细研究。进一步的突破将对从量子材料研究到生物传感器开发的领域产生重大影响。

石墨烯于2004年被发现，已经彻底改变了各个科学领域。它具有高电子迁移率、机械强度和导热性等显着特性。人们投入了大量的时间和精力来探索其作为下一代半导体材料的潜力，从而开发了基于石墨烯的晶体管、透明电极和传感器。

　　但是，为了使这些设备投入实际应用，拥有高效的加工技术至关重要，该技术可以在微米和纳米尺度上构建石墨烯薄膜。通常，微/纳米级材料加工和设备制造采用纳米光刻和聚焦离子束方法。然而，由于实验室研究人员需要大型设备、制造时间长和操作复杂，这些都给实验室研究人员带来了长期挑战。

　　早在一月份，Tohoku大学的研究人员就创造了一种技术，可以微/纳米制造厚度从5到50纳米不等的氮化硅薄器件。该方法采用飞秒激光，发射极短，快速的光脉冲。事实证明，它能够在没有真空环境的情况下快速方便地处理薄材料。

　　通过将这种方法应用于石墨烯的超薄原子层，同一组现在已经成功地在不损坏石墨烯薄膜的情况下进行了多点孔钻孔。他们的突破细节在 2023 年 5 月 16 日的《Nano Letters》杂志上报道。

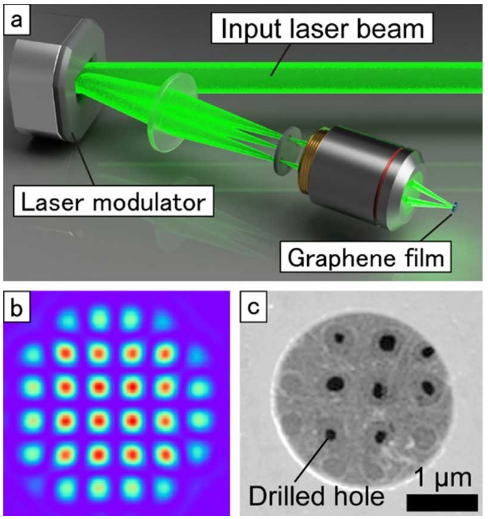

（a） 激光加工系统示意图。（b）在石墨烯薄膜上形成32个激光斑点。（c） 经过多点钻孔的石墨烯薄膜的图像。©上杉由纪等.

“通过适当控制输入能量和激光射击次数，我们能够执行精密加工并创建直径从 70 纳米（远小于 520 纳米的激光波长）到 1 毫米以上的孔，”Tohoku大学先进材料多学科研究所助理教授 Yuuki Uesugi 说， 和论文的合著者。

通过高性能电子显微镜仔细检查了用低能激光脉冲照射的区域，这些区域不会形成孔洞，上杉和他的同事发现石墨烯上的污染物也被去除了。进一步放大的观察揭示了直径小于10纳米的纳米孔和原子级缺陷，其中石墨烯的晶体结构中缺少几个碳原子。

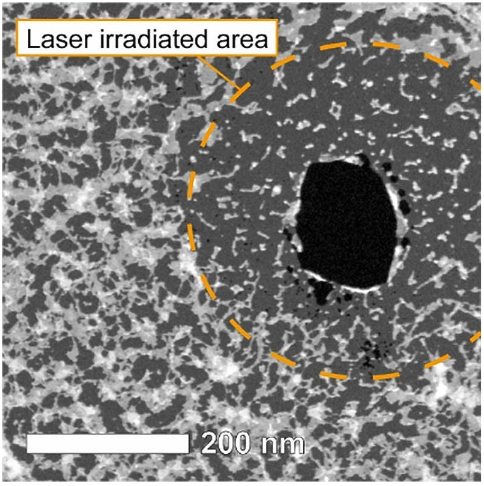

通过扫描透射电子显微镜观察的激光加工石墨烯薄膜的图像。黑色区域表示通孔。白色物体表示表面污染物。©上杉由纪等.

石墨烯中的原子缺陷既有害又有利，具体取决于应用。虽然缺陷有时会降低某些特性，但它们也会引入新功能或增强特定特性。

“观察到纳米孔和缺陷的密度与激光射击的能量和数量成比例增加的趋势使我们得出结论，纳米孔和缺陷的形成可以通过使用飞秒激光照射来操纵，”Uesugi补充道。“通过在石墨烯中形成纳米孔和原子级缺陷，不仅可以控制电导率，还可以控制自旋和谷等量子级特性。此外，本研究中发现的飞秒激光辐照去除污染物可以开发一种无损和清洁清洗高纯度石墨烯的新方法。

展望未来，该团队的目标是建立一种使用激光的清洁技术，并对如何进行原子缺陷形成进行详细研究。进一步的突破将对从量子材料研究到生物传感器开发的领域产生重大影响。

通过高倍率透射电子显微镜获得的图像。红色区域表示纳米孔。蓝色区域表示污染物。原子缺陷存在于箭头指示的位置。©上杉由纪等.

信息来源：Tohoku University

氧化石墨烯：

氧化石墨烯(graphene oxide )是石墨烯的氧化物，一般用GO表示，其颜色为棕黄色，市面上常见的产品有粉末状、片状以及溶液状的。因经氧化后，其上含氧官能团增多而使性质较石墨烯更加活泼，可经由各种与含氧官能团的反应而改善本身性质。

氧化石墨烯薄片是石墨粉末经化学氧化及剥离后的产物，氧化石墨烯是单一的原子层，可以随时在横向尺寸上扩展到数十微米。因此，其结构跨越了一般化学和材料科学的典型尺度。氧化石墨烯可视为一种非传统型态的软性材料，具有聚合物、胶体、薄膜，以及两性分子的特性。氧化石墨烯长久以来被视为亲水性物质，因为其在水中具有优越的分散性，但是，相关实验结果显示，氧化石墨烯实际上具有两亲性，从石墨烯薄片边缘到中央呈现亲水至疏水的性质分布。因此，氧化石墨烯可如同界面活性剂一般存在界面，并降低界面间的能量。其亲水性被广泛认知。
