1、成果简介

　　双层石墨烯 (BLG) 因其独特的可调节物理性质而引起了极大的研究兴趣，这些物理性质取决于扭曲角度和层间相互作用。因此，控制 BLG 的电子特性对于开发其在许多领域的潜在应用至关重要，本文，复旦大学孙正宗研究员团队在《Carbon》期刊发表名为“Tuning electrical coupling in bilayer graphene”的论文，专门研究了通过化学气相沉积（CVD）生长的具有约0°和约30°两个代表性扭曲角的BLG单晶。原始BLG单晶的表面电位表明，单层石墨烯 (SLG) 与 BLG 之间的表面电位差为约0° BLG 低于约30° BLG。此外，使用重氮盐反应和氮掺杂，BLG 的电耦合和性质被可逆地调整。BLG产生的表面电位可以在 0到50mV 的宽范围内调节。

2、图文导读

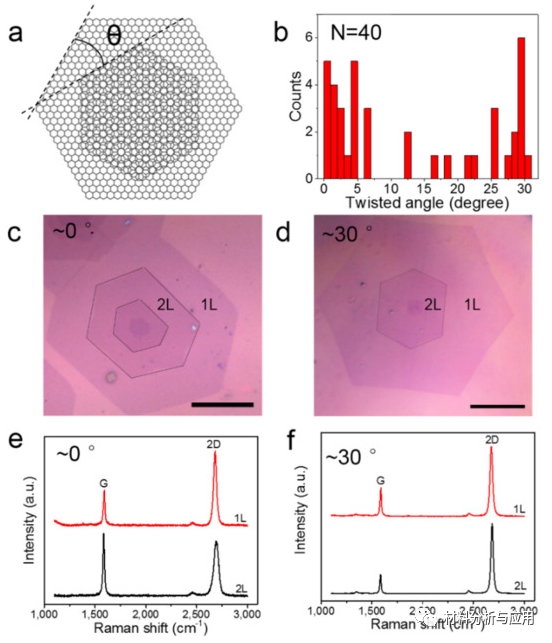

图1. CVD生长的扭曲BLG单晶。

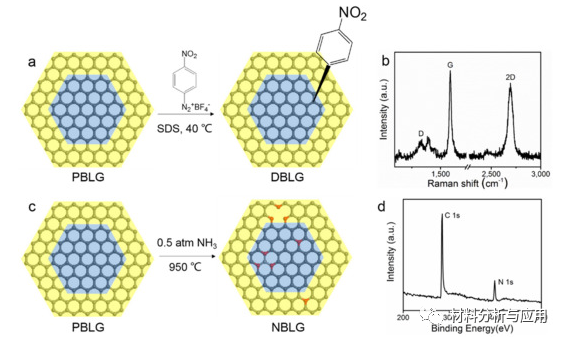

图2. 化学修饰的BLG

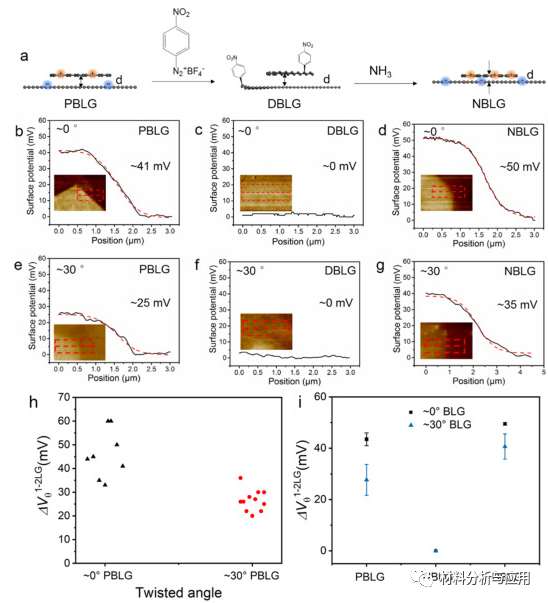

图3.原始和化学改性BLG的表面电位

3、小结

　　总之，可以通过化学修饰方法调整 BLG 的电子特性，以改变层间耦合和载流子密度，如重氮盐反应和N掺杂。两个石墨烯层之间的层间空间和相互作用可以通过化学修饰方法进行调整。这些结果也可用于类似的π电子体系和其他层状体系，如过渡金属二硫属化物。可以通过控制层间空间和层间耦合来调整这些系统的电气特性。

文献：https://doi.org/10.1016/j.carbon.2022.09.038

文章来源：公众号【材料分析与应用】

氧化石墨烯：

氧化石墨烯(graphene oxide )是石墨烯的氧化物，一般用GO表示，其颜色为棕黄色，市面上常见的产品有粉末状、片状以及溶液状的。因经氧化后，其上含氧官能团增多而使性质较石墨烯更加活泼，可经由各种与含氧官能团的反应而改善本身性质。

氧化石墨烯薄片是石墨粉末经化学氧化及剥离后的产物，氧化石墨烯是单一的原子层，可以随时在横向尺寸上扩展到数十微米。因此，其结构跨越了一般化学和材料科学的典型尺度。氧化石墨烯可视为一种非传统型态的软性材料，具有聚合物、胶体、薄膜，以及两性分子的特性。氧化石墨烯长久以来被视为亲水性物质，因为其在水中具有优越的分散性，但是，相关实验结果显示，氧化石墨烯实际上具有两亲性，从石墨烯薄片边缘到中央呈现亲水至疏水的性质分布。因此，氧化石墨烯可如同界面活性剂一般存在界面，并降低界面间的能量。其亲水性被广泛认知。

氧化石墨烯,石墨烯散热膜,石墨烯水性防腐涂料
